線繞電阻器是用電阻絲繞在絕緣骨架上構成的。電阻絲一般采用具有一定電阻率的鎳鉻、錳銅等合金制成。絕緣骨架是由陶瓷、塑料、涂覆絕緣層的金屬等材料制成管形、扁形等各種形狀。電阻絲在骨架上根據需要可以繞制一層，也可繞制多層，或采用無感繞法等。

1.什么是線繞電阻器
這種電阻分固定和可變兩種。它的特點是工作穩定，耐熱性能好，誤差范圍小，阻值可精確到 0.001 歐，價格較貴，多用于醫療設備，額定功率一般在 1 瓦以上。 線繞電阻數值精確，從理論上說，除非是做充電器輸出電壓基準外，一般的充電器都不用線繞電阻。充電器電路為 SMPS 開關電源電路，高電壓端信號產生電路的要求很高，不可能采用線繞電阻，否則會導致自激，而影響震蕩頻率，從而使輸出波動較大，只有低電壓端的采樣基準電路可能會用線繞電阻。 磨損會引起局部線徑變細，在長期使用通電的情況下，電流的長期作用使線的內在成分發生了變化，從而使阻值變小。

2.線繞電阻器工作原理

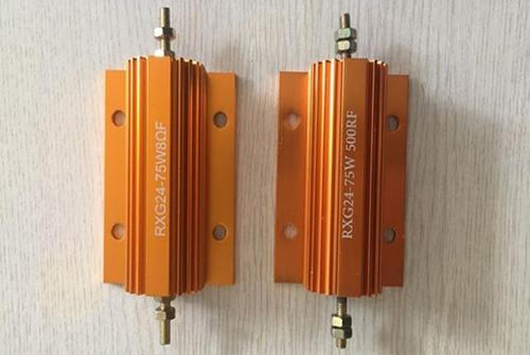

線繞電阻器是用電阻絲繞在絕緣骨架上再經過絕緣封裝處理而成的一類電阻器，電阻絲一般采用一定電阻率的鎳鉻、錳銅等合金制成，絕緣骨架一般采用陶瓷、塑料、涂覆絕緣層的金屬骨架。具有溫度系數小，精度較高的特點。在線繞電阻器中，有一種用陶瓷做骨架，在電阻器的外層涂釉或其他耐熱并且散熱良好的絕緣材料的大功率線繞電阻器，如圖所示這種線繞電阻器的特點是耗散功率大，可達數百瓦，主要用作大功率負載，能工作在 150℃~300℃溫度的環境中。
在線繞電阻器中，還有一種可調線繞電阻器，它是在線繞的外面裝有可移動的卡環作為接觸引出端，在釉(漆)層上面留有狹長的窗口，露出繞線接觸道，卡環通過觸點在接觸道上移動就可以調節阻值，所以是一種可變電阻器。常見的有被釉線線繞電阻器和涂漆線繞電阻器兩種。

3.線繞電阻器作用
線繞電阻器是用電阻絲繞在絕緣骨架上構成的，一般采用有一定電阻率的媒介，如鎳鉻、錳銅等合金制成。繞線電阻器主要用來在低頻交流電路中發揮降壓、分流、負載、反饋、轉能、匹配等作用，或在電源電路中起到吸收器和分壓器的作用，也可用作震蕩回路和變壓器內衰減調整及脈沖形成電路中的分流器。此外，也可用于整流器中濾波級電容器的放電和消火花。同時可廣泛應用于家電、醫療設備、汽車行業、鐵路、航空、軍用設備儀器等領域。
