電梯制動電阻是耗能部件，其主要作用是消耗曳引機制動過程中所產生的電能。電梯曳引機主要有兩種工作狀態：電動、發電，當電梯滿載下行或者空載上行時，電梯曳引機處于發電狀態，這時候就需要制動電阻來消耗發電狀態所產生的電能，制動電阻會以散熱的方式消耗能量，否則會導致變頻器出現過壓保護甚至爆炸而炸壞內部電容、模塊等；而且，如果沒有制動電阻，變頻器內部的過壓失速控制保護起作用的時候，電梯會下降很緩慢，不能快速下降以及停梯。

制動電阻阻值的選定有一個不可違背的原則：應保證流過制動電阻的電流IC小于制動單元的允許最大電流輸出能力，即：R > 800/Ic。其中：800 —— 變頻器直流側所可能出現的最大直流電壓。Ic —— 制動單元的最大允許電流。

在某些情況下，并不需要很大的制動轉矩，此時比較經濟的辦法是選擇較大的制動電阻阻值、也因此可以減小制動電阻的功率，從而減少購買制動電阻所需的費用，這樣的代價是制動單元的容量沒有得到充分利用。

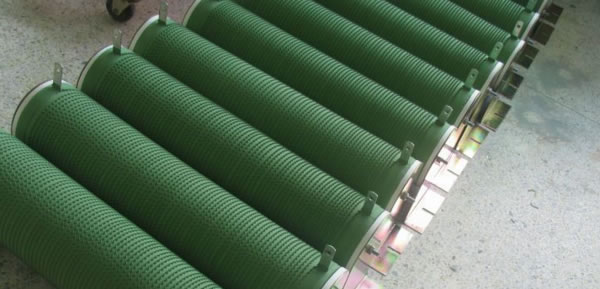

目前國內很多電梯廠商出于成本、空間的考慮，電梯廠商逐漸采用金屬管制動電阻箱來取代波紋電阻，但經實際使用發現，金屬管制動電阻箱容易出現接線端子和箱體接觸而發生短路的現象，這對電梯的安全運行存在一定的隱患。

因此，有必要提供一種結構簡單、占用面積小、減小短路可能性的電梯制動電阻箱及電梯制動裝置，以解決上述現有技術問題。
